GIỜI THIỆU SẢN PHẨM

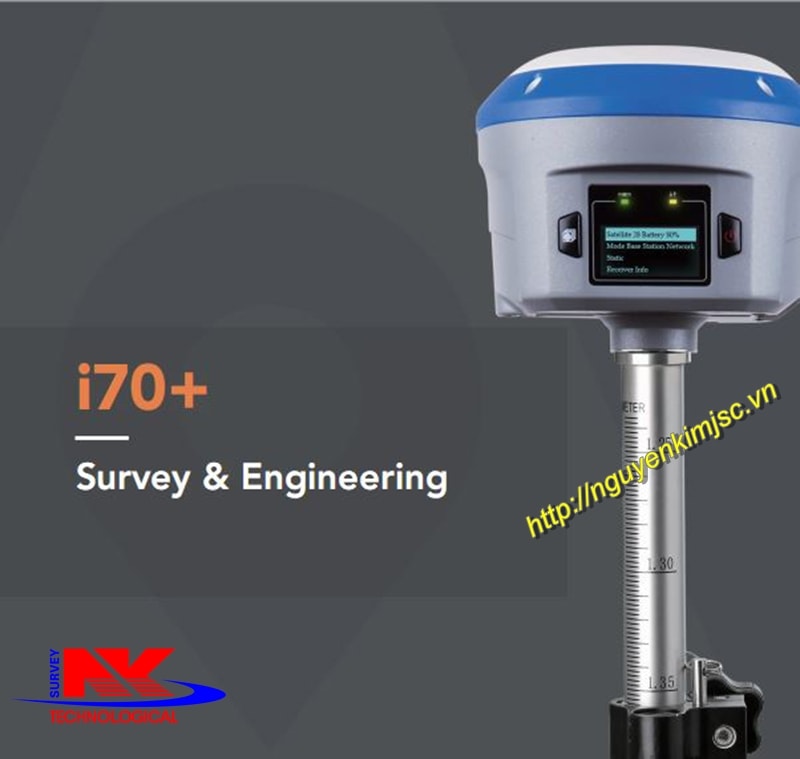

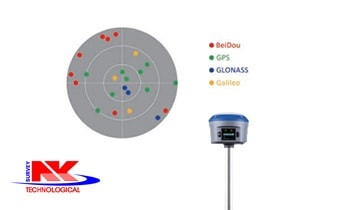

Đạt được thành công nhất định ngay sau khi trình làng dòng máy GNSS RTk CHC I70, vào tháng 10 / 2017 , hãng CHCNAV cũng đã vừa cho ra mắt dòng sản phẩm mới được nâng cấp từ CHC I70 phiên bản cũ lên CHC I70+ . Máy GNSS RTK CHC I70+ có những đặc điểm nổi bật sau:

555 kênh thu 5 tín hiệu vệ tinh: GPS, BeiDou, GLONASS, Galileo, SBAS giúp cải thiện độ chính xác trị đo.

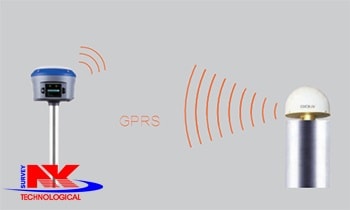

L-Band, I70+ có thể là Base hoặc Rover dễ dàng ở những nơi không có tín hiệu sóng mạng GPRS hoặc tín hiệu chập chờn.

Mạng 4G nội bộ, cung cấp điểm phát sóng cho phép bộ điều khiển truy cập Internet mà không cần sử dụng SIM.

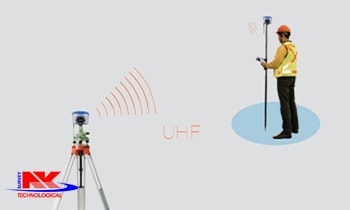

Rải tần RTK UHF, hoạt động trong rải 410-470MHz phạm vi phát tín hiệu đi xa khoảng 5km.

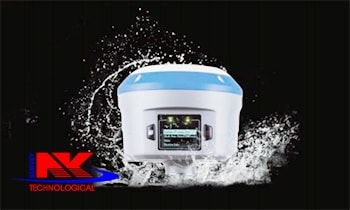

Thiết kế nhỏ gọn, chắc chắn kết hợp với các tiêu chuẩn kháng nước, kháng bui, chống sốc 2m dưới nền bê tông.

THÔNG SỐ KỸ THUẬT

Model	CHC I70+
Tín hiệu vệ tinh
Thu nhận và xử lý đồng thời 555 kênh	GPS: L1 C/A, L1C, L2C, L2P, L5 Beidou: B1, B2, B3 GLONASS: L1 C/A, L2 C/A, L2P, L3, L5 Galileo: E1, E5, AltBOC, E5a, E5b, E6 NavIC (IRNSS): L5 SBAS: L1, L5 QZSS: L1C/A, L1C, L2C, L5, L6
L-Band	NovAtel TerraStar
Truyền và ghi dữ liệu
Modem Mạng	Hỗ trợ mạng 4G LTE (FDD): B1, B2, B3, B4, B5, B7, B8, B20 DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8 EDGE/GPRS/GSM 850/900/1800/1900 MHz
Wi-Fi	Điểm truy cập 802.11 b/g/n
Bluetooth	Tương thích tốt với hệ điều hành Android, Windows và Windows Mobile

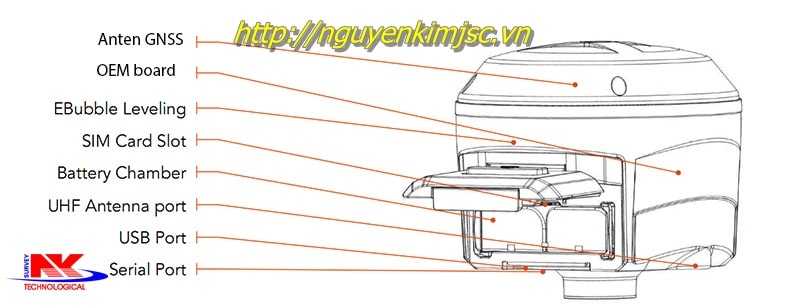

Cổng kết nối	1 cổng LEMO 7 chân (nguồn điện mở rộng, RS-232) 1 cổng USB 2.0 (Tải xuống dữ liệu USB, cập nhật USB) 1 cổng Anten UHF
UHF Radio	Tiêu chuẩn Rx/Tx: 410-470MHz Tiêu thụ điện: 0.5-2W Giao thức: CHC, Transparent, TT450 Phạm vi: 5Km trong điều kiện thuận lợi
Giao thức dữ liệu	Đầu vào và đầu ra CMR,CRM+ Đầu vào và ra RTCM 2.x, RTCM 3.x Đầu ra NMEA 0183 Định dạng tệp đo tĩnh:HCN, HRC và RINEX NTRIP Client, NTRIP Caster
Dữ liệu bộ nhớ trong	Tối đa 32Gb
Độ chính xác
Mạng lưới RTK	Mặt bằng : 8 mm + 0.5 ppm RMS Độ cao : 15 mm + 0.5 ppm RMS Thời gian đo: <10s Độ tin cậy : >99.9%
Đo động thời gian thực (RTK)	Mặt bằng : 8 mm + 1 ppm RMS Độ cao : 15 mm + 1 ppm RMS Thời gian đo: <5s Độ tin cậy : >99.9%
Đo tĩnh xử lý sau	Mặt bằng : 2.5 mm + 0.5 ppm RMS Độ cao : 5 mm + 0.5 ppm RMS
Đo DGPS (Code Differential)	Mặt bằng : 25cm RMS Độ cao : 50cm RMS
SBAS	50cm RMS
Đo điểm đơn l1/l2	1.2m RMS
Đo điểm đơn L1	1.5m RMS
Điện năng
Năng lượng tiêu thụ	3.8W (tùy thuộc vào cài đặt của người sử dụng)
Dung lượng oin Li-on	2x3000mAh, 7.0V
Thời lượng sử dụng	Base RTK UHF lên đến 6h Rover RTK lên đến 9h Đo tĩnh lên đến 10h
Nguồn điện mở rộng	12VDC -36VDC
Hình thức
Kích thước(H x W)	135 x 116 mm
Trọng lượng	1.1 kg
Nhiệt độ làm việc	Vận hành: -40^oC đến +65^oC Anten : -40^oC đến +85^oC
Kháng nước, bụi	IP67
Chống sốc	rơi khoảng 2m xuống nền bê tông

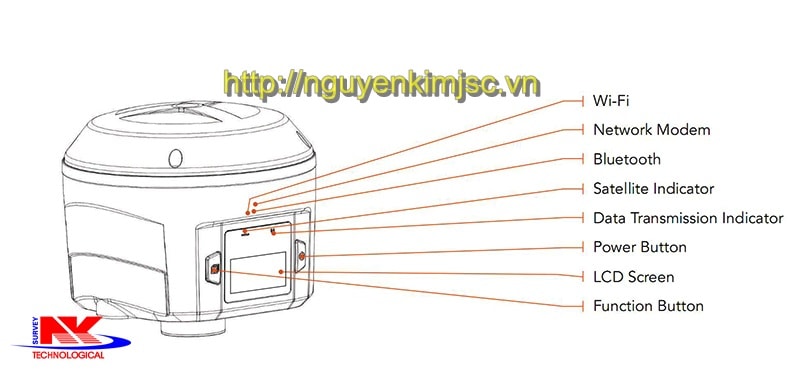

Màn hình LCD	128 x 64 dpi đọc dduwcocj dưới ánh nắng mặt trời với nút bấm chức năng và nút nguồn
Cảm biến nghiêng	EBubble
Hãng sản xuất	CHCNAV
Bảo hành	12 tháng (kể từ ngày mua máy)

Support GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3, Galileo E1/E5a/E5b, SBAS and L-Band
Low noise amplifier and high gain
Millimeter level phase center error with outstanding stability and repeatability
Strong capability of tracking satellites at low elevation angle
Superior waterproof and dustproof design
